Parking Atalaya Golf & Country Club

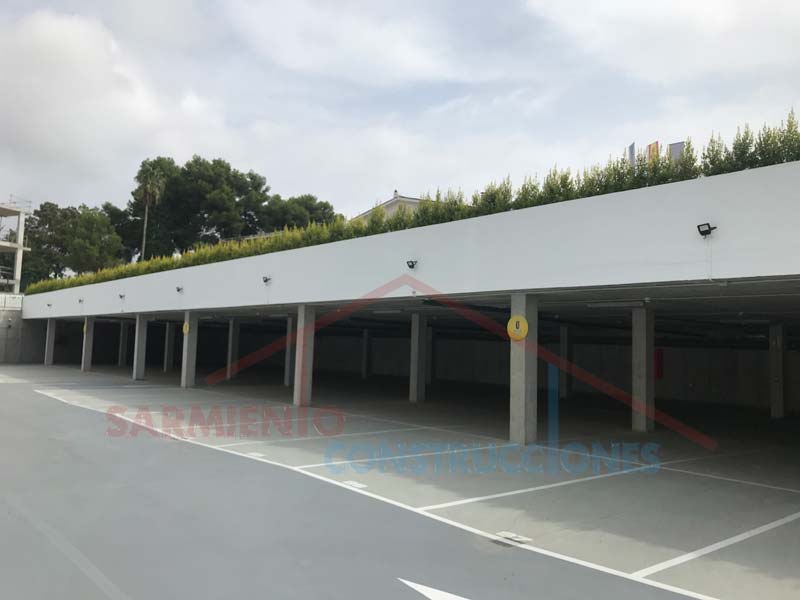

Construcción de un Parking de tres plantas en el Atalaya Golf & Country Club

  • Fecha: 12 April 2018
  • Cliente: Atalaya Golf & Country Club
  • Tipo de proyecto: Parking tres plantas

Acerca de este proyecto

Construcción de un Parking de tres plantas para el Atalaya Golf & Country Club, con control automático de vehículos y cargador para coches eléctricos.

  • Tres plantas
  • Control automático de vehículos
  • Carga para coches eléctricos
  • Llave en mano

Descricción constructiva de Paking de 3 plantas:

Cimentación

Losa de cimentación de hormigón armado, realizada con hormigón HA-25/B/20/IIa
fabricado en central, y vertido desde camión, y acero UNE-EN 10080 B 500 S,
cuantía 85 kg/m³; acabado superficial liso mediante regla vibrante.
Estructura de contención

Muro pantalla de hormigón armado de 40 cm de espesor y hasta 16 m de
profundidad, realizado por bataches de 2,65 m de longitud, realizado  con hormigón HA25/F/12/IIa
fabricado en central, y vertido desde camión, a través de tubo Tremie, y
acero UNE-EN 10080 B 500 S, cuantía 30 kg/m².

Estructura portante

Pilar de sección rectangular o cuadrada de hormigón armado, realizado  con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, y acero  UNE-EN 10080 B 500 S, cuantía 120 kg/m³; montaje y desmontaje del sistema de  encofrado de chapas metálicas reutilizables, entre 3 y 4 m de altura libre y 40×40 cm de  sección media.

Estructura horizontal:

Estructura de hormigón armado, realizada con hormigón HA-25/B/20/IIa  fabricado en central, volumen total de hormigón 0,316 m³/m², y acero UNE-EN 10080 B  500 S, con
una cuantía total de 18 kg/m²; formada por: • forjado reticular, horizontal, de canto 40 = 30+10 cm, sobre sistema de encofrado continuo; • nervios «in situ» de 12 cm, intereje 80 cm;
• casetón recuperable de PVC, 76x80x30 cm, para 25 usos;
• malla electrosoldada ME 20×20 Ø 5-5 B 500 T 6×2,20 UNEEN 10080,
en capa de compresión; pilares con altura libre de hasta 3 m y 40×40  cm de sección media

Sistemas de acabados

Exteriores

Capa de rodadura de aparcamiento:

Pavimento continuo de hormigón pulido, con juntas, de 10 cm de  espesor, para uso peatonal, realizado con hormigón HM-20/B/20/I fabricado en central y  vertido desde
camión, extendido y vibrado manual; acabado liso y tratado superficialmente con resinas de poliuretano de rodadura para pavimento  de hormigón,
sellado final con resina impermeabilizante de acabado.

Cubierta de plazas de garaje exterior:

Cubierta de tela sombreadora con trama de 90% de opacidad solar y  antigranizo de color verde. Fabricada con polietileno de alta densidad estabilizado  anti UV provistas
de franjas perimetrales de refuerzo cosidas con doble pliegue con hilo  de poliéster y ojales de aluminio cada 50 cm. Resistencia de la trama 12,3 Kn/m,  estable ente 25ºC
y 80º C. Ménsulas troncocónicas de sección variable de 4 mm de espesor y galvanizados en caliente por inmersión en Zinc fundido. Conectadas  entre sí portubos redondos de acero galvanizado, fijados por  tornillería.

Muro exterior de la parcela

Muro de hormigón visto de 1,2 m de altura, de base rectilínea, espesor 30 cm, realizado con hormigón HA-30/AC-E2/12/IIa, sistema de encofrado  industrializado, de
tableros fenólicos, con acabado visto en las dos caras y matriz de  goma reutilizable, amortizable en 10 usos, incorporada en el encofrado en las dos caras.
Verja metálica compuesta por barrotes horizontales de tubo cuadrado de  perfil hueco de acero laminado en frío de 20x20x1,5 mm y barrotes verticales de  tubo cuadrado
de perfil hueco de acero laminado en frío de 20x20x1,5 mm y 1 m de altura, con anclajes empotrados en dados de hormigón o muretes de fábrica u hormigón.

Zona ajardinada.

La zona verde de la parcela será cubierta de césped de especie Festuca  Ovina, y además se dispondrá de las siguientes especies para decorar el  entorno: Cupresus,
Citrus sinensis, cestrum nocturnum y Buganvillea. Además de los cuatro Pinus Halepensis antes nombrados.

Iluminación

La iluminación se compondrá de:
• Farola con distribución de luz radialmente simétrica, con luminaria cilíndrica de 140 mm de diámetro y 1400 mm de altura, columna  cilíndrica de plástico
de 2600 mm, para 2 lámparas fluorescentes T5 de 54 W.
•  Baliza con distribución de luz radialmente simétrica, de 71 mm de diámetro y 1000 mm de altura, para 1 lámpara fluorescente compacta  TC-S de 11 W.
• Farola para alumbrado viario compuesta de columna de 3 m de altura, y luminaria decorativa con difusor de plástico y lámpara de  vapor de mercurio
de 80 vatios.

Datos de interés

Tipo de construcción
Obra nueva

Descripción
Parkig en superficie de tres plantas de altura

Propiedad – Promotor
Atalaya Golf Country Club

Localización
Estepona Malaga

Dirección Facultativa
Alfonso Ruiz Arquitecto
Jefe de Obra Ramón Conde Arquitecto Técnico

Años de construcción
2018

Plazo de ejecución
10 meses
